Software Features für den steigenden Bedarf in Richtung Vernetzung und Industrie 4.0.
- Großer Arbeitsbereich: X: 410 mm; Y: 480 mm; Z: 75* mm
- Schnelle Schweißzeiten
- Freie Strahlformung für individuelle Schweißnaht-Geometrien
- Aktive vertikale Achse mit Sensorik
- Sensor zur Aufsetz-Erkennung in Kombination mit regelbarer Niederhaltekraft vermeidet Schäden an empfindlichen Kontaktpartnern
- 1,5 kW Laserstrahlquelle
- Bilderkennung (PR) zum präzisen Finden und Korrigieren der Schweißstelle
- Geringe/Minimale mechanische und thermische Belastung
- Prozessüberwachung über Sensorik für das Prozessleuchten (Plasma, thermisches Leuchten und Streulicht)
- Standardschnittstellen zur Integration in Fertigungslinien
Anwendungsbeispiele:

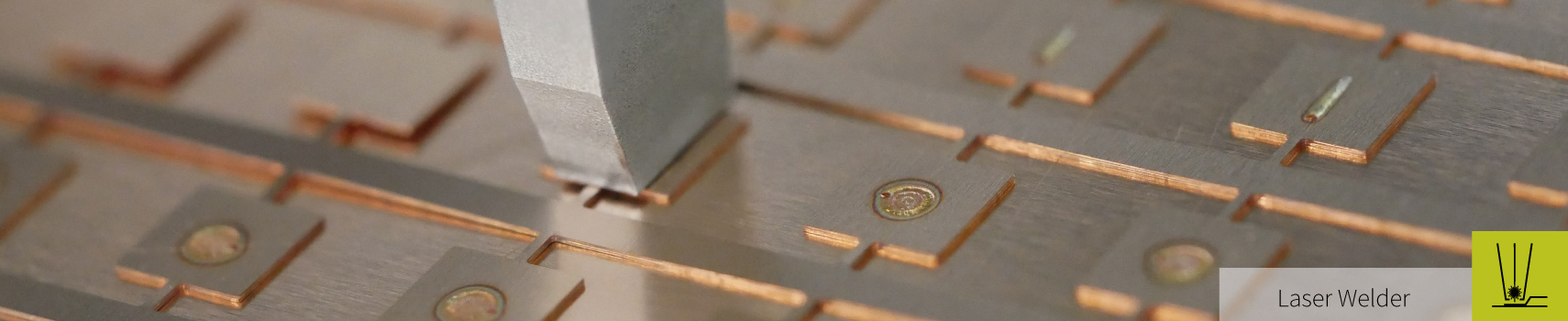

- Schweißen von Cu Leads auf DCB/AMB
- Schweißen von Cu Leads auf Cu Stromschiene
- Schweißen von Batteriezellen
- Schweißen von Al Leads auf Al
Laser Welder LW1089

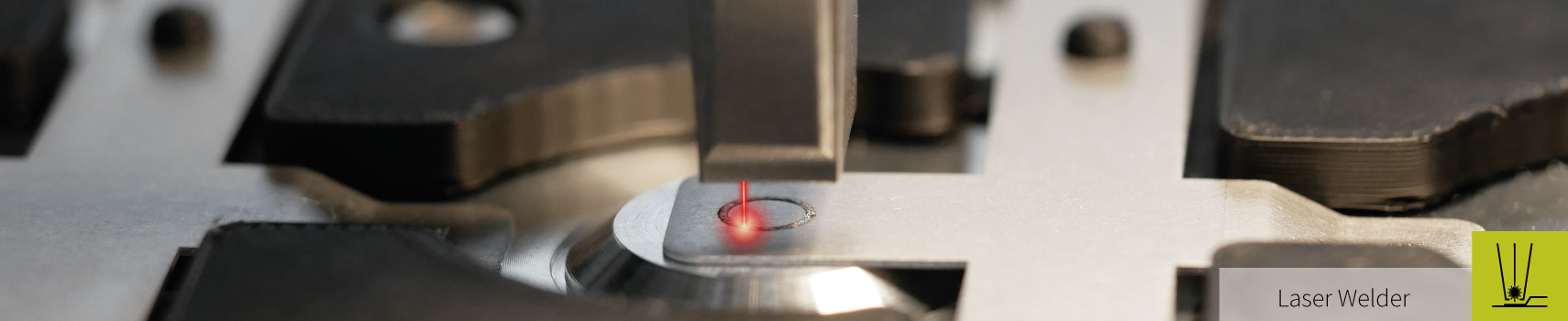

Laser Schweißkopf
Laser weldhead
- Niederhaltekraft bis 120 N
- Regelung der Niederhaltekraft
- Touchdown-Erkennung
- Max. Eintauchtiefe: 100 mm
- Beobachtungsoptik mit Ringlicht und Bilderkennung
- Austauschbarer Niederhalter
- Prozessgaszufuhr / Belüftung an der Schweißstelle
Strahlquelle
- Max. Leistung: 1,5 kW, cw
- Strahlqualität: M² = 1,1; Single Mode
- Wellenlänge: 1070 nm
- Optional kann die Laserstrahlquelle mit einem Luft-Wasser-Kühler für den autarken Betrieb ohne Kühlwassernetz ausgestattet werden
Optik
- Hesse Optik-Modul
- Fokusspotdurchmesser < 50 µm in Verbindung mit o.g. Laser
- Max. Arbeitsfeld der Optik: 12 mm x 12 mm. Das tatsächlich erreichbare Arbeitsfeld ergibt sich durch die Kontur des Niederhalters
- Max. Leistung: 1,3 kW, cw
- Zulässige Wellenlänge: 1070 nm
- Fokuslage dynamisch einstellbar

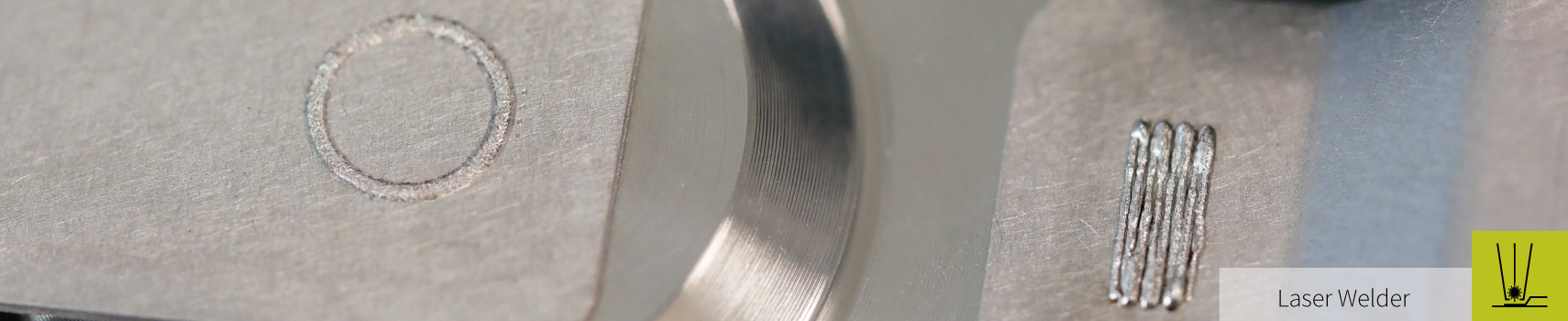

- Form der Schweißnaht ist konfigurierbar (Linie, Wobbeln, Spirale, Kreis, Mäander)
- Zeitliche Leistungsmodulation
- Prozessbeobachtung via Streulicht und / oder Prozessleuchten
- Dynamik der Optik:
- Linienschweißung mit bis zu 1000 mm/s
- Wobble-Naht: Wobble-Frequenz bis 1000 Hz
Service Stationen
- Tool-Reinigungsstation (Option)
- Schweißkraft-Kabiliermodul
- E-Box Station zur Laserstrahlausrichtung
- Tool Wechselstation (Option)
- Integrierte Strahlformmessung und Fokuslagenbestimmung
- Off-Bondstation für Schweißproben
Arbeitsbereich
| Laser Welder | X | Y | Z |
| LW1089 | 410 mm | 480 mm | 75* mm |
| P-Rotation: 360° | |||
Standfläche
| B x T x H [mm] | |
| LW1089
exkl. Anbauteile wie Bedienpult, Lampe |
1480 x 2150 x mind. 2092 |
| Externer Schaltschrank
exkl. Anbauteile wie Hauptschalter, Türgriffe |
800 x 1000 x 2100 |
(*abhängig von der Produktkonfiguration)
